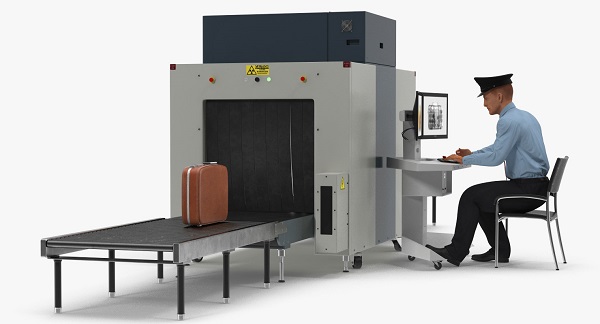

Рентгеновский багажный сканер Acceptance Процедура ATP

1

Размер туннеля

1 м (w) х 1 м (H0 прибл

Проверить физически

Измерьте через измерительную ленту или багаж этого измерения следует пропустить через машину

2

Скорость конвейера

0,2 м / с

Проверить физически

Сделайте маркер в середине ремня, затем используйте тест секундомера в минуту расстояния, затем рассчитайте вторую длину

3

Высота конвейера

300 мм

Проверить физически

Через измерительную ленту

4

Максимальная нагрузка

200 кг (равномерно распределен

Проверить физически

Поместите нагрузку, эквивалентную в 200 кг и дайте ей пройти через машину

5

разрешение

38 AWG / 40 AWG

Проверить физически

Вы можете разрезать один из проводов, чтобы проверить это

6

Проникновение стали

30/38 мм

Для тестирования мы требуем процедуры CTP / тестирования астрофизикой и объяснением

Используйте органические вещи, помещенные в 30-миллиметровую пластину, затем экранируйте ее, постарайтесь посмотреть, можно ли экранировать органический продукт в оранжевом цвете

7

Рентгеновские утечки

Менее чем 1 мС / час (на расстоянии 5см от корпуса), соблюдая все опубликованные международные стандарты

Для тестирования мы требуем процедуры CTP / тестирования астрофизикой и объяснением

Используйте длину 300 мм, ширину 300 мм, высота 75 мм доска до рентгеновской машины, затем посмотреть экран

Детектор утечки рентгеновских лучей

8

Доза на проверку

Менее 1 μ SV

Физически путем функционирования машины

Детектор утечки рентгеновских лучей

9

Безопасность фильмов

Гарантировано для высокоскоростной пленки до ASA / ISP 1600

Используйте фильм ISO 1600 через

Рентгеновский генератор

С.На

ТОВАР

Требование клиента

Тип теста

ПРОЦЕДУРА

Проверенный

1

Напряжение анода

160 к.В.

Метод электрических испытаний и процедура.

160 кВ

Работает

150кв

Он находится внутри рентгеновского генератора

2

Анодный ток

1 мА

Метод электрического теста и

Процедура.

Используйте счетчик мощности

3

Охлаждение

Запечатанная масляная баня

Тестовый метод и процедура.

Герметичный

Электрическое масло

Ванна с

Принудительный воздух

Это устройство внутри источника рентгеновских лучей

4

Рабочий цикл

100%

Тестовый метод и процедура.

Рейтинг за

100% долга

Цикл

Процедура?

Система приобретения изображений

С.На

ТОВАР

Требование клиента

Тип теста

ПРОЦЕДУРА

Проверенный

1

Рент-преобразователь

Л фигурная линия детектора

Физический и функционал

Физически путем функционирования машины

Как показано на рисунке, часть между источником источника рентгеновского и рентгеновского генератора является преобразователем рентгеновских лучей

2

Обработка изображения

24 бита

Физический и функционал

Физически путем функционирования машины

3

Емкость хранилища изображений

До 50 000 изображений

Физический и функционал

Физически путем функционирования машины

4

Дисплей изображения

Цвет, черно-белый, многоэтажная энергия, мультипоглотительность, неорганическая зачистка, супер улучшение, отрицательное, высокое / низкое проникновение

Физический и функционал

Наблюдать за выходом

5

Область интереса (ROI) и Zoom

Выбираемое изображение, области зума, -1-32 раза Непрерывное увеличение, 1-3 раза локальное увеличение

Физический и функционал

Физически путем функционирования машины

6

Рекорда изображения

Предыдущее изображение отключается

Физический и функционал

Физически путем функционирования машины

7

Монитор дисплея

17 \"ЖК-дисплей высокого разрешения

Физический и функционал

Физически путем функционирования машины

Дополнительные функции

С.На

ТОВАР

Требование клиента

Тип теста

ПРОЦЕДУРА

Проверенный

1

Стандартные функции

Системное меню, мощность на самотесте, даты / дисплей времени, счетчик багажа, сертифицированное количество операторов, сетевой рекорд. Система в / луче на таймере, дисплей режима работы, хранение изображений

Физический и функционал

Физически путем функционирования машины

Счетчик багажа? Да, есть эта функция, пожалуйста, ссылайся на картинку прилагается, что я отмечаю красный на экране на экране

2

Необязательный

Взрывчатые вещества / обнаружение наркотиков, звуковая сигнализация, легкая сигнализация, система картинки изображений (CIS)

Физический и функционал

Физически путем функционирования машины

Можно ли установить сейчас, если да, какова стоимость?

Установка данных

С.На

ТОВАР

Требование клиента

Тип теста

ПРОЦЕДУРА

Проверенный

1

Температура хранения / влажность

-40 ° C до + 60 ° C

5% ~ 95% (неконденсированные)

Нефункциональный

-40 ° C до + 60 ° C

5% ~ 95%

2

Рабочая температура / влажность

От 0 ° до + 40 °

5% ~ 95% (неконденсированные)

Functional

От 0 ° до + 40 °

5% ~ 95%

3

Источник питания

110-240 В переменного тока (+ 10% до 15% и 50 Гц / 60 Гц (+/- 3 Гц)

Functional

110-240 В переменного тока (+ 10% до 15% и 50 Гц / 60 Гц (+/- 3 Гц)

4

Энергопотребление

1,0 кВА

Functional

1,0 кВА

1

Процессор

Физический и функционал

Intel Core E3400.

Дуэт, 2,6 ГГц,

1 мхль2

FSB800MHZ.

2

Память

Физический и функционал

2 ГБ Кингстон DDR3 1333 МГц 240pin

3

Место хранения

Физический и функционал

500 ГБ морские ворота HDD ST3500418AS

4

Видеокарта

Физический и функционал

Intel G41 доска ATX

5

Платформа

Физический и функционал

Windows XP

Проводить

6

Резервный

Физический и функционал

Нет

7

Тип дисплея

Двойной 17 \"ЖК

Цветной монитор

8

Отображать

разрешение

Физический и функционал

1280 x 1024;

24 бит / пиксель

Цвет
